Die Steuerungs Technik

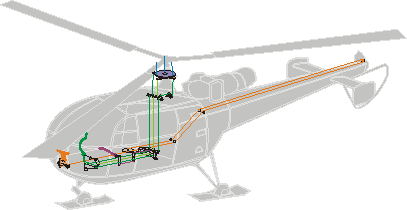

Die Steuerung eines Hubschraubers wird über Steuerstangen, Umlenkhebel und Steuerseile, von den Steuerorganen auf die Taumelscheibe (bzw. zum Heckrotor) sichergestellt.(Abb. 6)

Abb. 6

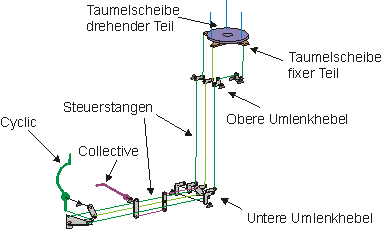

Das wichtigste Element der Steuerung eines Hubschraubers ist die Taumelscheibe. Sie liegt auf der Rotorachse, direkt unter dem Hauptrotor und ist zuständig für die Übertragung der Steuerimpulse auf die einzelnen Rotorblätter. Grundsätzlich besteht die Taumelscheibe aus zwei Teilen, dem fixen und dem drehenden Teil. Der fixe oder untere Teil ist über Steuerstangen und Umlenkhebel mit dem Steuerknüppel verbunden und der drehende oder obere Teil mit jedem einzelnen Rotorblatt. Wird nun die Taumelscheibe mit dem Steuerknüppel nach vorne oder zur Seite geneigt, ändert sich der Anstellwinkel jedes Rotorblattes während einer Umdrehung (zyklische Blattverstellung). Wenn der Pilot am kollektiv Steuerhebel nach oben zieht, bewegt sich die Taumelscheibe als Ganzes nach oben und der Anstellwinkel aller Rotorblätter wird gleichzeitig erhöht (kollektive Blattverstellung). Dieses Prinzip funktioniert unabhängig von der Anzahl Rotorblätter des Hubschraubers.(Abb. 7)

Abb. 7

Die Steuerung wird bei kleineren Hubschrauber in der Regel nicht mit hydraulischen Servomotoren unterstützt, um den Kraftaufwand des Piloten zu verringern. Bei mittleren und großen Hubschraubern treten an der Taumelscheibe so große Kräfte auf, dass eine rein mechanische Steuerung (nur mit Steuerstangen und Umlenkhebel) nicht mehr möglich ist, und die Steuerung nur mit hydraulischer Unterstützung gewährleistet werden kann.

Abb. 8

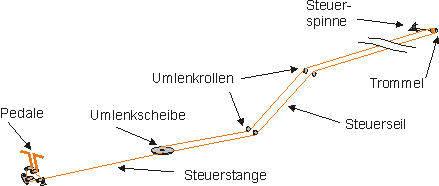

Die Steuerung des Heckrotors funktioniert grundsätzlich gleich(Abb. 8). Der wesentliche Unterschied besteht darin, dass nur die kollektive Blattverstellung am Heckrotor angewendet wird. Die Pedale im Cockpit sind über Steuerstangen, Umlenkhebel und Steuerseile mit der so genannten Steuerspinne verbunden. Die Steuerspinne überträgt die Steuerimpulse auf die einzelnen Heckrotorblätter, ähnlich wie die Taumelscheibe am Hauptrotor. Auch hier gilt, je größer der Hubschrauber, desto größer sind die Steuerkräfte am Heckrotor und desto mehr muss die Steuerung mit hydraulischen Hilfsmitteln unterstützt werden.

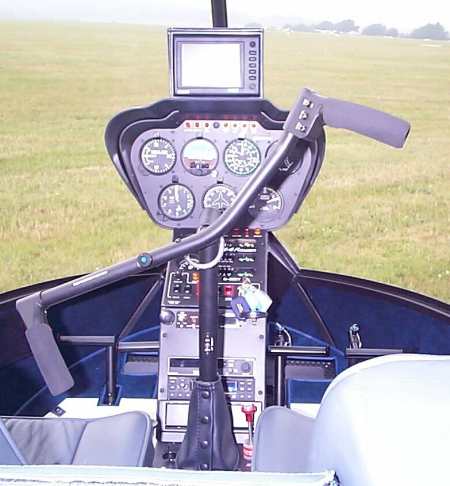

Hier die Steuerelemente wie sie in wirklichkeit aussehen im R22

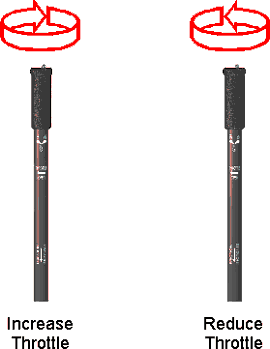

Zyklische Verstellung	Die Pedalen	Kollektiv m.Governor	Das Kollektiv
